รายละเอียดสินค้า:
การชำระเงิน:
|
| วัสดุ: | SS304,304L, 410,316,316L | ขนาด: | Dia: 125Y / 250Y / 350Y / 450Y |
|---|---|---|---|
| ลักษณะการทำงาน: | การถ่ายโอนมวลสูง | ชื่อ: | บรรจุแบบสุ่มและโครงสร้างการบรรจุ |
| ใบสมัคร: | อุปกรณ์ถ่ายโอนมวล, อุปกรณ์ดูดซับ / แยก | คำอธิบาย: | การถ่ายโอนและการแยกมวล |
| เน้น: | โครงสร้างการบรรจุคอลัมน์โครงสร้างการบรรจุในการกลั่น,structure packing in distillation |
||

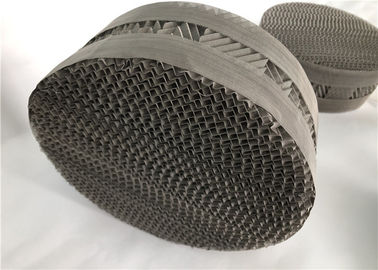

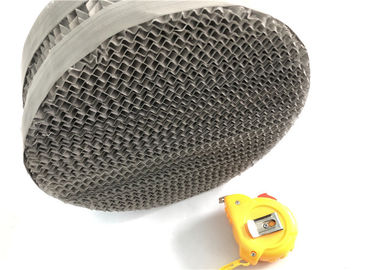

โครงสร้างโลหะบรรจุ SS 304 304L สำหรับหอแยกและดูดซับ
คำอธิบายการบรรจุโครงสร้างโลหะ
1. ความดันตกของบรรจุภัณฑ์ที่มีโครงสร้างนั้นมีความสำคัญ
เนื่องจากหน้าสัมผัสเมมเบรนสองเฟสของแก๊สเหลวในบรรจุภัณฑ์ที่มีโครงสร้างแตกต่างจากหน้าสัมผัสเดือดของสองเฟสในถาดตะแกรงจึงมีแรงดันตกของหอบรรจุอยู่เพียง 1/4 ถึง 1/6 ของถาดตะแกรง ตัวอย่างเช่นความต้านทานการใช้งานของทาวเวอร์บนบรรจุภัณฑ์ที่มีโครงสร้างคือ 3.5-4.2 kPa ความดันใช้งานที่ด้านล่างมีเพียง 35-45 kPa หอที่ต่ำกว่ายังคงใช้หอถาดตะแกรงและความต้านทานการใช้งานไม่ได้ เปลี่ยนดังนั้นแรงดันในการทำงานของหอล่างลดลงตามลําดับ 0.05 ~ 0.06 MPa โดยทั่วไป 0.44 ถึง 0.48 MPa เพื่อให้พลังของเพลาของเครื่องอัดอากาศสามารถลดลง 5% ถึง 7%
2. ประสิทธิภาพสูงของโครงสร้างการแยกบรรจุ
ยิ่งความดันในการทำงานของคอลัมน์ด้านบนลดลงการแยกออกซิเจนไนโตรเจนและอาร์กอนยิ่งมากขึ้นโดยเฉพาะการแยกออกซิเจนและอาร์กอน โดยทั่วไปอัตราการสกัดของออกซิเจนสามารถเพิ่มขึ้น 1% ถึง 3% และอัตราการสกัดของอาร์กอนสามารถเพิ่มขึ้น 5% 10% การปฏิบัติได้พิสูจน์แล้วว่าอัตราการสกัดออกซิเจนของอุปกรณ์แยกอากาศมีมากกว่า 99% และอัตราการสกัดของอาร์กอนถึงมากกว่า 80%
อัตราการสกัดของคอลัมน์การกลั่นขึ้นอยู่กับปริมาณอากาศส่วนขยายที่ไหลเข้าสู่คอลัมน์ด้านบนโดยเฉพาะอย่างยิ่งสำหรับอัตราการสกัดของอาร์กอนดังนั้นประสิทธิภาพของไอเซนโทรปิกของเทอร์โบเอ็กซ์แพนเดอร์และซูเปอร์ชาร์จเจอร์ของซูเปอร์ชาร์จเจอร์ อัตราส่วนคือกุญแจสำคัญในการเพิ่มอัตราการสกัดของคอลัมน์การกลั่น
3. บรรจุปกติมีความจุของเหลวขนาดเล็ก
ปริมาณของคอลัมน์ที่จัดโครงสร้างแล้วโดยทั่วไปจะมีเพียง 1% ถึง 6% ของปริมาตรคอลัมน์ในขณะที่ความจุการถือครองของคอลัมน์ตะแกรงคือ 8% ถึง 10% ของปริมาณคอลัมน์ ความสามารถในการอุ้มของเหลวขนาดเล็กหมายความว่าของเหลวอยู่ในหอคอยเป็นเวลาสั้น ๆ และแรงดันในการทำงานลดลงซึ่งมีขนาดเล็กซึ่งเป็นประโยชน์ต่อการทำงานของสภาพการทำงานที่แปรผัน หอบรรจุที่มีโครงสร้างสามารถออกแบบได้ในช่วง 40% ถึง 120% การผลิตออกซิเจนของหอบนของโรงแยกอากาศ 12000m3 / h ของโรงงาน Shanggang No. 5 สามารถปรับได้ในช่วง 9000 ~ 14000mm3 / h และช่วงโหลดปฏิบัติการมีเพียง 75% ~ 117%
4. ช่องว่างการบรรจุปกติมีขนาดใหญ่
การบรรจุแบบโครงสร้างมีอัตราโมฆะมากกว่า 95% ในหอถาดตะแกรงพื้นที่แผ่นปากคิดเป็น 80% ของส่วนหอและอัตราส่วนการเปิดคือ 8% ถึง 12% ซึ่งน้อยกว่าอัตราส่วนโมฆะของชั้นฟิลเลอร์ สำหรับการโหลดเดียวกันหอคอยของหอบรรจุมีขนาดเล็กกว่าหอคอยตะแกรง โดยทั่วไปพื้นที่หน้าตัดเป็นเพียงประมาณ 70% ของหอตะแกรงซึ่งเป็นประโยชน์สำหรับอุปกรณ์แยกอากาศขนาดใหญ่
5. เวลาเริ่มต้นอุปกรณ์สั้นลงอย่างมาก
กระบวนการเริ่มต้นของอุปกรณ์แยกอากาศไม่มีการใช้งานผลิตภัณฑ์ดังนั้นการลดเวลาเริ่มต้นจึงเป็นวิธีหนึ่งในการประหยัดพลังงานและลดการใช้อุปกรณ์แยกอากาศ เวลาเริ่มต้นของอุปกรณ์แยกอากาศหมายถึงเวลาที่ต้องใช้ในการเริ่มต้นเครื่องขยายสัญญาณไปยังเอาต์พุตออกซิเจน หลังจากเสร็จสิ้นการบรรจุปริมาณของของเหลวที่ถูกเก็บไว้ในระหว่างการแก้ไขปกติจะลดลงอย่างมากและเวลาเริ่มต้นของโรงแยกอากาศจะสั้นลงอย่างมาก หลังจากใช้การบรรจุแบบเดิมในหอคอยด้านบนปริมาณของของเหลวที่ถูกเก็บไว้ในระหว่างการแก้ไขปกติจะเพิ่มขึ้นอย่างมาก หลังจากที่ตกลงมาเวลาเริ่มต้นของโรงแยกอากาศจะสั้นลงอย่างมากและเวลาเริ่มต้นทั่วไปจะใช้เวลาเพียง 26 ถึง 30 ชั่วโมง
6. ปริมาณออกซิเจนในส่วนอาร์กอนประมาณ 90%
ในการลดโดยตรงไปที่ 1 ~ 2 × 10-4% โดยการทำให้เย็นลงจำนวนคอลัมน์ทางทฤษฎีของคอลัมน์การแก้ไขต้องมีประมาณ 180 ชิ้นแผ่นจานตะแกรงต้องการประมาณ 300 ชิ้นและความต้านทานสูงถึงประมาณ 100 kPa เห็นได้ชัดว่าอาร์กอนดิบคือมันเป็นไปไม่ได้ที่จะปล่อยออกไปด้านนอกของหอและความสูงของโครงสร้างที่บรรจุอยู่ที่ประมาณ 45m ความต้านทานมีค่าเพียง 14 ถึง 16 kPa ดังนั้นกระบวนการอาร์กอนการแก้ไขแบบเต็มรูปแบบจึงเป็นไปได้
ข้อกำหนดการ บรรจุโครงสร้างโลหะ
| แบบ | แผ่นลูกฟูกบรรจุภัณฑ์ | ||||||||
| วัสดุ | เอสเอส 304, 304L, 410, 316, 316L, ฯลฯ | ||||||||
| แบบ | 125Y | 250Y | 350Y | 500Y | 125X | 250X | 350X | 500X | |
| พื้นผิวที่เฉพาะเจาะจง | (m2 / m3) | 125 | 250 | 350 | 500 | 125 | 250 | 350 | 500 |
| ความหนาแน่น | (kg / m3) | 100 | 200 | 280 | 360 | 100 | 200 | 280 | 360 |
| อัตราส่วนโมฆะ | (%) | 98 | 97 | 94 | 92 | 98 | 97 | 94 | 92 |
| oBL | มุม | 45 ° | 45 ° | 45 ° | 45 ° | 30 ° | 30 ° | 30 ° | 30 ° |
| P | (PA / แผ่น) | 200 | 300 | 350 | 400 | 140 | 180 | 230 | 280 |
| ธีโอ จาน | (ชิ้น / m) | 1 ~ 1.2 | 2 ~ 2.5 | 3.5 ~ 4 | 4 ~ 4.5 | 0.8 ~ 0.9 | 1.6 ~ 2 | 2.3 ~ 2.8 | 2.8 ~ 3.2 |
| แอปพลิเคชันทั่วไป | บริการดูดซับขัดผิวและลอก | ||||||||
| แพคเกจ: | กล่องกระดาษ; | ||||||||
| MOQ: | 1 CBM | ||||||||
| เงื่อนไขการชำระเงิน: | T / T; L / C; PayPal; เวสต์ยูเนี่ยน | ||||||||
| การรับประกัน: | a) โดยมาตรฐานแห่งชาติ HG / T 4374-2012; HG / T 21556.1-1995 | ||||||||
| b) ให้คำปรึกษาตลอดชีวิตเกี่ยวกับปัญหาที่เกิดขึ้น | |||||||||
| ภาชนะ | 20GP | 40GP | 40HQ | สั่งซื้อปกติ | สั่งซื้อขั้นต่ำ | สั่งตัวอย่าง | |||
| ปริมาณ | 25 CBM | 54 CBM | 68 CBM | <25 CBM | 1 CBM | <5 ชิ้น | |||
| เวลาจัดส่ง | 7 วัน | 14 วัน | 20 วัน | 7 วัน | 3 วัน | คลังสินค้า | |||
| ความคิดเห็นที่: | ทำเองได้รับอนุญาต | ||||||||
แอพลิเคชัน บรรจุโครงสร้างโลหะ
การกู้คืนตัวทำละลาย
รุ่นที่และการกลั่นอย่างต่อเนื่อง
ระบบโหลดของเหลวต่ำ
ลดของเหลวค้างไว้

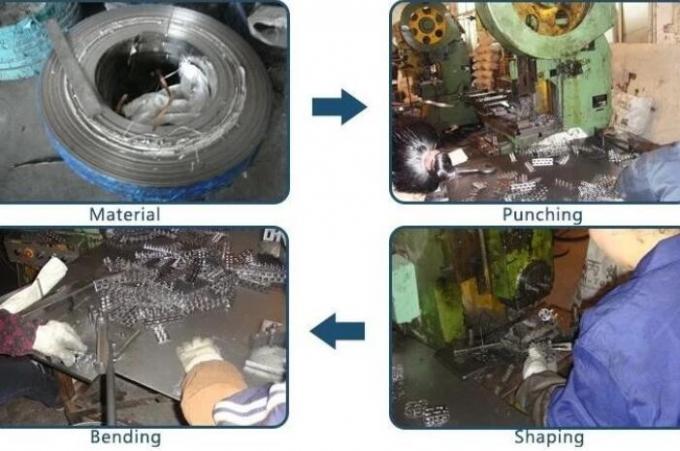

กระบวนการผลิตบรรจุภัณฑ์ที่เป็นโครงสร้างโลหะ
ข้อมูล บริษัท
1. บริษัท ของคุณเป็นผู้ผลิตหรือ บริษัท การค้า?
เราเป็นผู้ผลิตตั้งอยู่ใน Anping County, จีน
2. คุณมี inport-export ใช่ไหม?
ใช่พวกเราทำ. โรงงานของเราได้รับการรับรองเป็นองค์กรนำเข้าส่งออก
3. โหมดการชำระเงินของคุณคืออะไร?
ล่วงหน้า 30% และ 70% ก่อนส่งมอบโดย T / T, WESTER N UNION, L / C หรือเจรจา
4. How เกี่ยวกับการบรรจุของคุณ?
เรามักจะบรรจุในวัสดุพลาสติกภายในแล้วกล่องไม้ด้านนอก
5. นานแค่ไหนการจัดส่งของคุณ?
โดยปกติ 10-20 วันหลังจากยืนยันการสั่งซื้อตามปริมาณได้รับคำสั่ง
6. มันเป็นตัวอย่างที่มีอยู่หรือไม่
ใช่ตัวอย่างชิ้นเล็ก ๆ มีอยู่ใน บริษัท ของเรา
