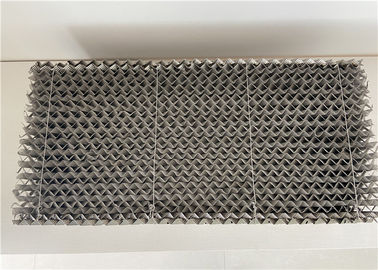

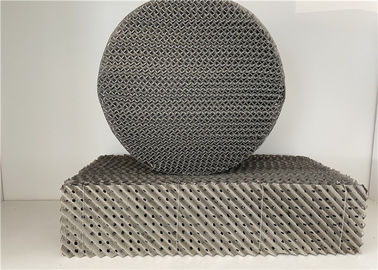

เหล็กกล้าไร้สนิม 304 โครงสร้างโครงสร้างบรรจุ 250Y 500Y สำหรับการกระจายของของเหลวก๊าซ

เหล็กกล้าไร้สนิม 304 โครงสร้างบรรจุสำหรับการกระจายของแก๊ส - ของเหลว 250Y 500Y

บรรจุโครงสร้างโลหะการบรรจุ บทนำ

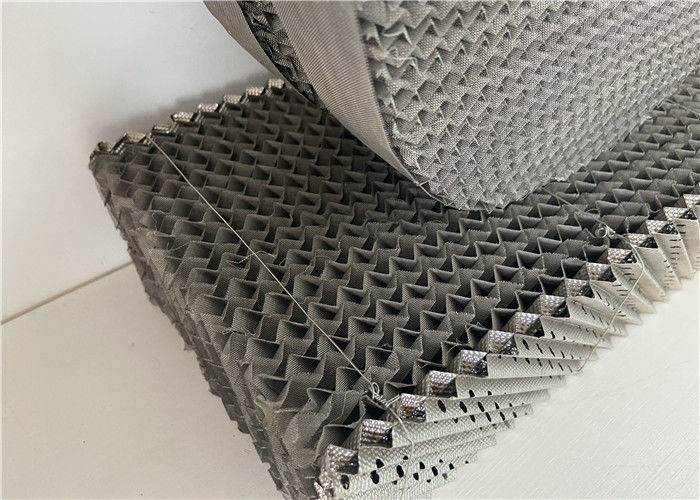

บรรจุโครงสร้างโลหะทำจากแผ่นพรุนมีช่องลอนบนพื้นผิวและยังคงคุณสมบัติโครงสร้างของบรรจุลวดตาข่ายโลหะ

Metal Structure tower packing strengthens uniform liquid distribution and surface wetting ability, which increases mass transfer efficiency.Metal structured packing has feature of specific surface large, void ratio high and weight light; หอโครงสร้างโลหะบรรจุภัณฑ์เสริมความแข็งแรงการกระจายของเหลวสม่ำเสมอและความสามารถในการเปียกพื้นผิวซึ่งเพิ่มประสิทธิภาพการถ่ายโอนมวลบรรจุโครงสร้างโลหะมีคุณสมบัติของพื้นผิวเฉพาะขนาดใหญ่อัตราส่วนโมฆะสูงและน้ำหนักเบา; Gas path obliquity small and regular, pressure drop low; เส้นทางก๊าซเอียงขนาดเล็กและปกติความดันลดลงต่ำ; Radial diffusion good, gas liquid contact sufficient. รัศมีการแพร่กระจายที่ดีของเหลวสัมผัสก๊าซเพียงพอ

บรรจุโครงสร้างโลหะ ใบสมัคร

1. เครื่องกรองน้ำทะเล

2. perification ก๊าซเสีย, การอบแห้งและก๊าซ, ตัวทำละลายที่ละลายน้ำได้ดูดซับ

3.HCL และ H2S ผลิต

4. อากาศแยก

5.Strippers

6.Vacuum และชั้นบรรยากาศน้ำมันดิบ

7. แรงดันลบความดันปกติและแรงดันการดำเนินงาน

8. สกัดของเหลว

9. เอทิลีนน้ำดับหอ

บรรจุโครงสร้างโลหะข้อดี

1. ความดันตกของบรรจุภัณฑ์ที่มีโครงสร้างเป็นสิ่งสำคัญ

Since the gas-liquid two-phase membrane contact in the structured packing is different from the bubbling contact of the two phases in the sieve tray, the pressure drop of the packed tower is only 1/4 to 1/6 of the sieve tray. เนื่องจากหน้าสัมผัสเมมเบรนสองเฟสของแก๊สเหลวในบรรจุภัณฑ์ที่มีโครงสร้างแตกต่างจากหน้าสัมผัสเดือดของสองเฟสในถาดตะแกรงจึงมีแรงดันตกของหอบรรจุอยู่เพียง 1/4 ถึง 1/6 ของถาดตะแกรง For example, the operating resistance of the tower on the structured packing is 3.5-4.2 kPa, the operating pressure at the bottom is only 35-45 kPa, the lower tower is still still using the sieve tray tower, and the operating resistance is not changed, so the operating pressure of the lower tower is correspondingly reduced by 0.05~ 0.06 MPa, generally 0.44 to 0.48 MPa, so that the shaft power of the air compressor can be reduced by 5% to 7%. ตัวอย่างเช่นความต้านทานการใช้งานของทาวเวอร์บนบรรจุภัณฑ์ที่มีโครงสร้างคือ 3.5-4.2 kPa ความดันใช้งานที่ด้านล่างมีเพียง 35-45 kPa ทาวเวอร์ที่ต่ำกว่ายังคงใช้หอถาดตะแกรงและความต้านทานการใช้งานไม่ได้ เปลี่ยนดังนั้นแรงดันในการทำงานของหอล่างลดลงตามลําดับ 0.05 ~ 0.06 MPa โดยทั่วไป 0.44 ถึง 0.48 MPa เพื่อให้พลังเพลาของเครื่องอัดอากาศลดลง 5% ถึง 7%

2. ประสิทธิภาพสูงของโครงสร้างการแยกบรรจุ

The lower the operating pressure of the upper column, the greater the separation of oxygen, nitrogen and argon, especially the separation of oxygen and argon. ยิ่งความดันในการทำงานของคอลัมน์ด้านบนลดลงการแยกออกซิเจนไนโตรเจนและอาร์กอนยิ่งสูงขึ้นโดยเฉพาะการแยกออกซิเจนและอาร์กอน Generally, the extraction rate of oxygen can be increased by 1% to 3%, and the extraction rate of argon can be increased by 5%. โดยทั่วไปอัตราการสกัดออกซิเจนสามารถเพิ่มขึ้น 1% ถึง 3% และอัตราการสกัดของอาร์กอนสามารถเพิ่มขึ้น 5% 10%, practice has proved that the oxygen extraction rate of air separation equipment has reached more than 99%, and the extraction rate of argon has reached more than 80%. 10% การปฏิบัติได้พิสูจน์แล้วว่าอัตราการสกัดออกซิเจนของอุปกรณ์แยกอากาศมีมากกว่า 99% และอัตราการสกัดของอาร์กอนถึงมากกว่า 80%

The extraction rate of the distillation column depends to a large extent on the amount of expansion air entering the upper column, especially for the extraction rate of argon, so the isentropic efficiency of the turboexpander and the supercharging of the supercharger are continuously improved. อัตราการสกัดของคอลัมน์การกลั่นขึ้นอยู่กับปริมาณอากาศส่วนขยายที่ไหลเข้าสู่คอลัมน์ด้านบนโดยเฉพาะอย่างยิ่งสำหรับอัตราการสกัดของอาร์กอนดังนั้นประสิทธิภาพของไอเซนโทรปิกของเทอร์โบเอ็กซ์แพนเดอร์และซูเปอร์ชาร์จเจอร์ของซูเปอร์ชาร์จเจอร์ The ratio is the key to increasing the extraction rate of the distillation column. อัตราส่วนคือกุญแจสำคัญในการเพิ่มอัตราการสกัดของคอลัมน์การกลั่น

3. บรรจุปกติมีความจุของเหลวขนาดเล็ก

The volume of the structured packed column is generally only 1% to 6% of the column volume, while the holding capacity of the sieve column is 8% to 10% of the column volume. ปริมาตรของคอลัมน์ที่จัดโครงสร้างแล้วโดยทั่วไปจะมีเพียง 1% ถึง 6% ของปริมาตรคอลัมน์ในขณะที่ความจุการถือครองของคอลัมน์ตะแกรงคือ 8% ถึง 10% ของปริมาณคอลัมน์ The small liquid holding capacity means that the liquid stays in the tower for a short time and the operating pressure drop is small, which is beneficial to the operation of the variable working condition. ความสามารถในการอุ้มของเหลวขนาดเล็กหมายความว่าของเหลวอยู่ในหอคอยเป็นเวลาสั้น ๆ และแรงดันในการทำงานลดลงซึ่งมีขนาดเล็กซึ่งเป็นประโยชน์ต่อการทำงานของสภาพการทำงานที่แปรผัน The structured packing tower can be designed in the range of 40% to 120%. หอบรรจุที่มีโครงสร้างสามารถออกแบบได้ในช่วง 40% ถึง 120% The oxygen production of the upper tower of the 12000m3/h air separation plant of Shanggang No. 5 Plant can be adjusted within the range of 9000~14000mm3/h, and the operating load range is only 75%~117%. การผลิตออกซิเจนของหอบนของโรงแยกอากาศ 12000m3 / h ของโรงงาน Shanggang No. 5 สามารถปรับได้ในช่วง 9000 ~ 14000mm3 / h และช่วงโหลดปฏิบัติการมีเพียง 75% ~ 117%

4. ช่องว่างการบรรจุปกติมีขนาดใหญ่

The structured packing has a void ratio of more than 95%. การบรรจุแบบโครงสร้างมีอัตราส่วนเป็นโมฆะมากกว่า 95% In the sieve tray tower, the orifice plate area accounts for 80% of the tower section, and the opening ratio is 8% to 12%, which are far less than the void ratio of the filler layer. ในหอถาดตะแกรงพื้นที่แผ่นปากคิดเป็น 80% ของส่วนหอและอัตราส่วนการเปิดคือ 8% ถึง 12% ซึ่งน้อยกว่าอัตราส่วนโมฆะของชั้นฟิลเลอร์ For the same load, the tower of the packed tower is smaller than the sieve tower; สำหรับการโหลดเดียวกันหอคอยของหอบรรจุมีขนาดเล็กกว่าหอตะแกรง in general, the cross-sectional area is only about 70% of the sieve tower, which is advantageous for large-scale air separation equipment. โดยทั่วไปพื้นที่หน้าตัดเป็นเพียงประมาณ 70% ของหอตะแกรงซึ่งเป็นประโยชน์สำหรับอุปกรณ์แยกอากาศขนาดใหญ่

5. เวลาเริ่มต้นอุปกรณ์สั้นลงอย่างมาก

The starting process of the air separation equipment is no product output operation, so shortening the starting time is one of the ways to save energy and reduce consumption of the air separation equipment. กระบวนการเริ่มต้นของอุปกรณ์แยกอากาศไม่มีการใช้งานผลิตภัณฑ์ดังนั้นการลดเวลาเริ่มต้นจึงเป็นวิธีหนึ่งในการประหยัดพลังงานและลดการใช้อุปกรณ์แยกอากาศ The starting time of the air separation equipment refers to the time required to start the expansion machine to the oxygen output. เวลาเริ่มต้นของอุปกรณ์แยกอากาศหมายถึงเวลาที่ต้องใช้ในการเริ่มต้นเครื่องขยายสัญญาณไปยังเอาต์พุตออกซิเจน After the completion of the packing, the amount of liquid held during normal rectification is greatly reduced, and the start-up time of the air separation plant is greatly shortened. หลังจากเสร็จสิ้นการบรรจุปริมาณของของเหลวที่ถูกเก็บไว้ในระหว่างการแก้ไขปกติจะลดลงอย่างมากและเวลาเริ่มต้นของโรงแยกอากาศจะสั้นลงอย่างมาก After the conventional packing is used in the upper tower, the amount of liquid held during normal rectification is greatly increased. หลังจากใช้การบรรจุแบบเดิมในหอคอยด้านบนปริมาณของของเหลวที่ถูกเก็บไว้ในระหว่างการแก้ไขปกติจะเพิ่มขึ้นอย่างมาก After the descent, the start-up time of the air separation plant is greatly shortened, and the general start-up time only takes 26 to 30 hours. หลังจากที่ตกลงมาเวลาเริ่มต้นของโรงแยกอากาศจะสั้นลงอย่างมากและเวลาเริ่มต้นทั่วไปจะใช้เวลาเพียง 26 ถึง 30 ชั่วโมง

6. ปริมาณออกซิเจนในส่วนอาร์กอนประมาณ 90%

To reduce directly to 1~2×10-4% by cryogenic rectification, the theoretical plate number of the rectification column needs about 180 pieces, the sieve plate plate needs about 300 pieces, and the resistance is up to about 100 kPa. ในการลดโดยตรงไปที่ 1 ~ 2 × 10-4% โดยการทำให้เย็นลงจำนวนคอลัมน์ทางทฤษฎีของคอลัมน์การแก้ไขต้องมีประมาณ 180 ชิ้นแผ่นจานตะแกรงต้องการประมาณ 300 ชิ้นและความต้านทานสูงถึงประมาณ 100 kPa Obviously, the crude argon is It is impossible to discharge the outside of the tower, and the height of the structured packing is about 45m. เห็นได้ชัดว่าอาร์กอนน้ำมันดิบคือมันเป็นไปไม่ได้ที่จะปล่อยออกมาด้านนอกของหอและความสูงของโครงสร้างที่บรรจุอยู่ที่ประมาณ 45m The resistance is only 14 to 16 kPa, so the realization of the full rectification argon process is possible. ความต้านทานมีค่าเพียง 14 ถึง 16 kPa ดังนั้นกระบวนการอาร์กอนการแก้ไขแบบเต็มรูปแบบจึงเป็นไปได้
