รายละเอียดสินค้า:
การชำระเงิน:
|
| ขนาด: | Dia: 125Y / 250Y / 350Y / 450Y | วัสดุ: | 304, 316, 316L, อลูมินา, ทองแดงทองแดง |
|---|---|---|---|
| 404 Not Found: | การถ่ายโอนมวลสูง | MOQ: | 1 ลูกบาศก์เมตร |
| บรรจุภัณฑ์: | ถุงจัมโบ้กล่องกระดาษหรือที่กำหนดเอง | ใบสมัคร: | การดูดซึมขัดลอก |
| เน้น: | โครงสร้างการบรรจุคอลัมน์โครงสร้างการบรรจุในการกลั่น,structure packing in distillation |
||

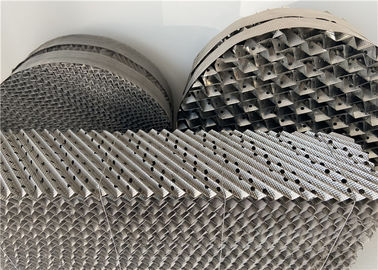

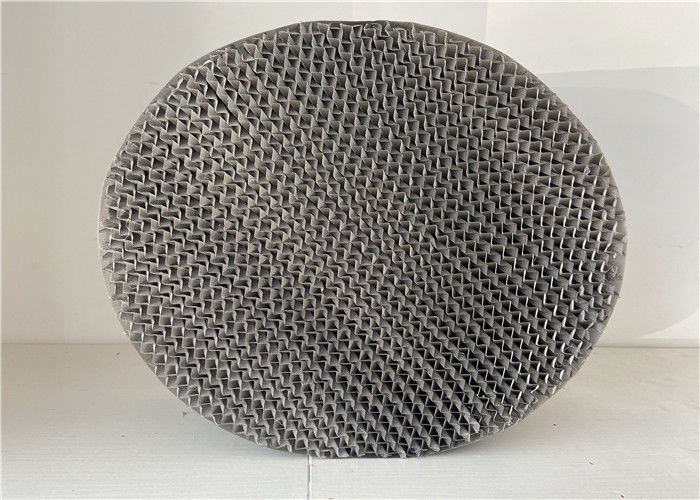

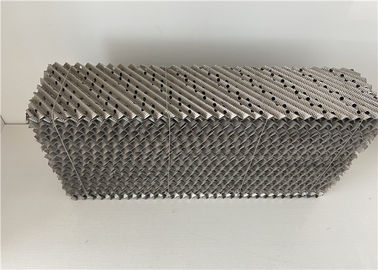

สแตนเลส 304 316L แผ่นลูกฟูกโครงสร้างคอลัมน์บรรจุ 250Y
บรรจุโครงสร้างโลหะการบรรจุ บทนำ
Yuanhai Metal Structured Packing is similar in construction to standard packing, except for a subtle modification in the geometry of the corrugation at the top and bottom of each packing layer. Yuanhai Metal Structured Packing มีความคล้ายคลึงในการก่อสร้างกับบรรจุภัณฑ์มาตรฐานยกเว้นการดัดแปลงอย่างละเอียดในเรขาคณิตของลอนที่ด้านบนและด้านล่างของแต่ละชั้นการบรรจุ This relatively small change in geometry eliminates the abrupt change in flow direction of the liquid and vapor phases at the packing layer interface. การเปลี่ยนแปลงทางเรขาคณิตที่ค่อนข้างเล็กนี้จะช่วยลดการเปลี่ยนแปลงอย่างฉับพลันในทิศทางการไหลของเฟสของเหลวและไอน้ำที่ส่วนต่อประสานการบรรจุชั้น
Conventional structured packing capacity is limited by flow interaction at the layer interface where the abrupt directional change limits the amount of counter-flowing liquid and vapor. ความสามารถในการบรรจุแบบดั้งเดิมของโครงสร้างถูก จำกัด โดยการทำงานร่วมกันของการไหลที่เลเยอร์อินเตอร์เฟสซึ่งการเปลี่ยนทิศทางแบบฉับพลันจะ จำกัด ปริมาณของของเหลวและไอที่ไหลผ่านเคาน์เตอร์ As the liquid flow becomes restricted by the upward-flowing vapor, the liquid begins to build up at the layer interface which increases the pressure drop and may ultimately lead to flooding. เมื่อการไหลของของเหลวถูก จำกัด โดยไอน้ำที่ไหลขึ้นด้านบนของเหลวจะเริ่มก่อตัวขึ้นที่ส่วนต่อประสานชั้นซึ่งเพิ่มแรงดันตกและในที่สุดอาจนำไปสู่น้ำท่วม
The geometry of Yuanhai structured packing relieves the liquid flow restriction. รูปทรงของบรรจุภัณฑ์ที่มีโครงสร้างของ Yuanhai ช่วยลดข้อ จำกัด การไหลของของเหลว Because the premature build-up of liquid is eliminated, the low pressure drop characteristics of structured packing are better maintained throughout the efficient operating range of the packing. เนื่องจากการกำจัดของเหลวที่เกิดขึ้นก่อนกำหนดจะถูกลดลงลักษณะการปล่อยแรงดันต่ำของการบรรจุแบบโครงสร้างจะได้รับการบำรุงรักษาที่ดีขึ้นตลอดช่วงการใช้งานของบรรจุภัณฑ์ The benefits of Yuanhai structured packing are more significant for smaller corrugation crimp size, higher surface area packings. ประโยชน์ของการบรรจุแบบโครงสร้างของยวนไห่มีความสำคัญมากขึ้นสำหรับขนาด crimp ลอนแบบลอนขนาดเล็ก Depending on application and packing style, up to a 40% increase in capacity has been observed. ขึ้นอยู่กับลักษณะการใช้งานและรูปแบบการบรรจุกำลังการผลิตเพิ่มขึ้นถึง 40%
| สิ่งของ | พื้นผิว Aream2 / m³ | ปริมาณฟรี % |
P Pa / m |
Theo. ธีโอ plate จาน PC / แผ่น |
ปัจจัย F m / s (กก. / ลบ.ม. ) 0.5 |
| SB-125Y | 125 | 98 | 2x10-4 | 1-1.2 | 3 |
| SB-250Y | 250 | 97 | 2x10-4 | 2-2.5 | 2.6 |
| SB-350Y | 350 | 94 | 2x10-4 | 3.5-4 | 2 |
| SB-500Y | 500 | 92 | 3x10-4 | 4-4.5 | 1.8 |
| SB-125X | 125 | 98 | 1.4x10-4 | 0.8-0.9 | 3.5 |
| SB-250X | 250 | 97 | 1.8x10-4 | 1.6-2 | 3.5 |
| SB-350X | 350 | 94 | 1.3x10-4 | 2.3-2.8 | 2.2 |
| SB-500X | 500 | 92 | 1.8x10-4 | 2.8-3.2 | 2 |
บรรจุโครงสร้างโลหะ ข้อดี
| คอลัมน์ที่บรรจุ | คอลัมน์ในถาด |
| Lower pressure drop leads to significant power savings. การลดแรงดันที่ต่ำลงนำไปสู่การประหยัดพลังงานอย่างมีนัยสำคัญ (Greater than 5% reduction in power is possible.) (สามารถลดพลังงานได้มากกว่า 5%) | ความดันลดลงสูงกว่า แต่มีคอลัมน์ที่สั้นกว่า |
| High turndown capability. ความสามารถในการ Turndown สูง (Down to 40% of design capacity is possible.) (ความสามารถในการออกแบบลดลงถึง 40%) | Limited turndown for efficient operation. จำกัด การหมุนเพื่อการทำงานที่มีประสิทธิภาพ (60-70% of design capacity is typical.) (ความสามารถในการออกแบบ 60-70% เป็นเรื่องปกติ) |
| ช่วยให้การผลิตอาร์กอนบริสุทธิ์โดยการกลั่นจึงไม่จำเป็นต้องมีแหล่งไฮโดรเจนบริสุทธิ์ | สามารถใช้สำหรับการกลั่นแรงดันสูง |
บรรจุโครงสร้างโลหะ ข้อดี
1. ความดันตกของบรรจุภัณฑ์ที่มีโครงสร้างเป็นสิ่งสำคัญ
2. ประสิทธิภาพสูงของโครงสร้างการแยกบรรจุ
3. บรรจุปกติมีความจุของเหลวขนาดเล็ก
4. ช่องว่างการบรรจุปกติมีขนาดใหญ่
5. เวลาเริ่มต้นอุปกรณ์สั้นลงอย่างมาก
6. ปริมาณออกซิเจนในส่วนอาร์กอนประมาณ 90%
บรรจุโครงสร้างโลหะ ใบสมัคร
1. เครื่องกรองน้ำทะเล
2. การรับรู้ก๊าซเสีย, การทำให้แห้งและก๊าซ, ตัวทำละลายที่ละลายน้ำได้ตัวดูดซับ
3. การผลิต HCL และ H2S
4. การแยกอากาศ
5. Strippers
6. เครื่องดูดและเครื่องแยกน้ำมันดิบ
7. แรงดันลบแรงดันปกติและแรงดันที่ใช้งาน
8. การสกัดของเหลว
9. หอดับน้ำเอทิลีน
