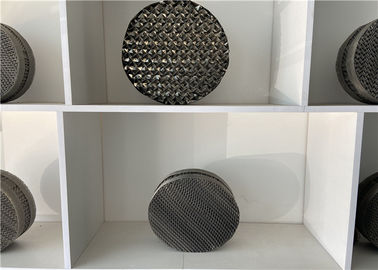

SS 304 แก๊สเหลว 125Y โครงสร้างบรรจุในคอลัมน์กลั่น

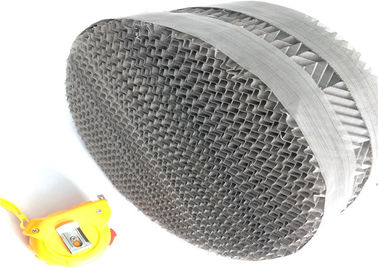

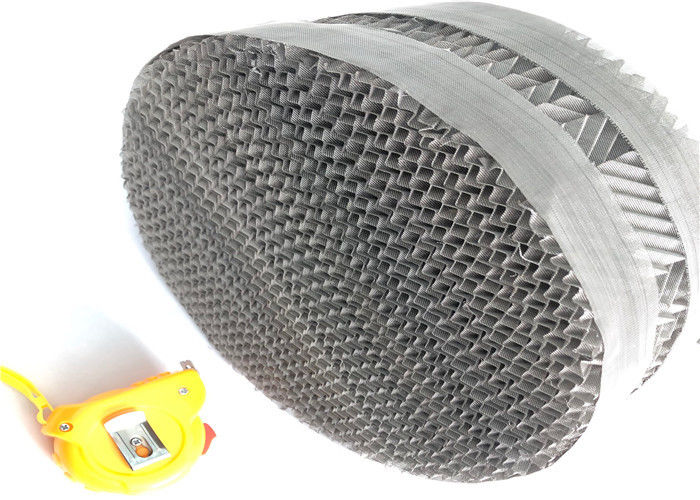

SS 304 Wire Gauze โครงสร้างทาวเวอร์บรรจุสำหรับจำหน่ายแก๊สเหลว 125Y

การบรรจุโครงสร้างโลหะ บทนำ

การบรรจุแบบมีโครงสร้างประกอบด้วยการบรรจุแบบถักนิตติ้ง, การบรรจุแบบมีโครงสร้างแบบเกจลวด, การบรรจุแบบแผ่นโลหะที่มีรูพรุน

การบรรจุแบบมีโครงสร้างแบบนิตติ้งทำจากลวดละเอียดหลายเส้นที่ถักเข้าด้วยกันในรูปแบบท่อ จากนั้นจึงจีบและม้วนเป็นชั้นเพื่อให้มีโครงสร้างสามมิติของยอดเขาและหุบเขาลวดละเอียดแบบหลายเกลียวให้พื้นที่ผิวสูงการบรรจุที่มีโครงสร้างนี้เหมาะสำหรับการใช้งานที่ต้องการประสิทธิภาพการแยกสูงโดยมีแรงดันตกคร่อมที่ต่ำกว่า เช่น การกลั่นผลิตภัณฑ์ที่มีความบริสุทธิ์สูงและการนำตัวทำละลายกลับมาใช้ใหม่

บรรจุภัณฑ์ที่มีโครงสร้างเป็นเกจลวดผลิตขึ้นจากผ้าก๊อซที่ทอแบบพิเศษซึ่งถูกกดลงในแผ่นเรียบ เจาะรูสม่ำเสมอ ลูกฟูก และเรียงซ้อนกันเป็นลอนในทิศทางอื่นโครงสร้างนี้ส่งเสริมการสัมผัสก๊าซ/ของเหลวอย่างใกล้ชิดบรรจุภัณฑ์แบบทอที่มีโครงสร้างซึ่งมีประสิทธิภาพการแยกสารสูง ใช้ในอุตสาหกรรมยาและสารเคมีชั้นดี

บรรจุภัณฑ์ลูกฟูกแผ่นโลหะพรุนทำจากแผ่นเจาะรูพร้อมช่องลูกฟูกบนพื้นผิวมันถูกสร้างขึ้นจากแผ่นโลหะลูกฟูกแนวตั้งโดยมีมุมของลอนที่พลิกกลับในแผ่นที่อยู่ติดกันเพื่อสร้างโครงสร้างเปิดที่มีช่องทางไหลเอียงบรรจุภัณฑ์มีข้อดี เช่น ความจุสูง ความต้านทานต่ำ ประสิทธิภาพการถ่ายโอนมวลสูง และความทนทานต่อการเปรอะเปื้อนมีการใช้กันอย่างแพร่หลายในการทำงานของหน่วย เช่น การแก้ไข การดูดซับ และการสกัด

1. แรงดันตกคร่อมของโครงสร้างบรรจุภัณฑ์มีความสำคัญ

เนื่องจากหน้าสัมผัสเมมเบรนแบบสองเฟสระหว่างแก๊สและของเหลวในการบรรจุแบบมีโครงสร้างนั้นแตกต่างจากหน้าสัมผัสที่มีฟองสบู่ของสองเฟสในถาดตะแกรง แรงดันตกคร่อมของทาวเวอร์ที่บรรจุจะอยู่ที่ 1/4 ถึง 1/6 ของถาดตะแกรงเท่านั้นตัวอย่างเช่น ความต้านทานการใช้งานของทาวเวอร์บนโครงสร้างบรรจุเป็น 3.5-4.2 kPa แรงดันใช้งานที่ด้านล่างเพียง 35-45 kPa ทาวเวอร์ด้านล่างยังคงใช้หอถาดตะแกรง และความต้านทานการทำงานไม่ได้ เปลี่ยนแปลง ดังนั้นแรงดันใช้งานของหอล่างจะลดลงตามลำดับ 0.05 ~ 0.06 MPa โดยทั่วไป 0.44 ถึง 0.48 MPa เพื่อให้กำลังเพลาของเครื่องอัดอากาศลดลง 5% ถึง 7%

2. ประสิทธิภาพสูงของการแยกบรรจุภัณฑ์ที่มีโครงสร้าง

ยิ่งแรงดันใช้งานของคอลัมน์ด้านบนต่ำเท่าใด การแยกออกซิเจน ไนโตรเจน และอาร์กอนก็จะยิ่งมากขึ้น โดยเฉพาะการแยกออกซิเจนและอาร์กอนโดยทั่วไปอัตราการสกัดของออกซิเจนจะเพิ่มขึ้น 1% ถึง 3% และอัตราการสกัดของอาร์กอนจะเพิ่มขึ้น 5%10% การปฏิบัติได้พิสูจน์แล้วว่าอัตราการสกัดออกซิเจนของอุปกรณ์แยกอากาศถึงมากกว่า 99% และอัตราการสกัดของอาร์กอนถึงมากกว่า 80%

อัตราการสกัดของคอลัมน์กลั่นขึ้นอยู่กับปริมาณของอากาศขยายตัวเข้าสู่คอลัมน์ด้านบนอย่างมาก โดยเฉพาะอย่างยิ่งสำหรับอัตราการสกัดของอาร์กอน ดังนั้นประสิทธิภาพไอเซนโทรปิกของเทอร์โบเอ็กซ์แพนเดอร์และซูเปอร์ชาร์จเจอร์ของซูเปอร์ชาร์จเจอร์จึงได้รับการปรับปรุงอย่างต่อเนื่องอัตราส่วนเป็นกุญแจสำคัญในการเพิ่มอัตราการสกัดของคอลัมน์กลั่น

3. บรรจุภัณฑ์ปกติมีความจุของเหลวขนาดเล็ก

ปริมาตรของคอลัมน์ที่บรรจุแบบมีโครงสร้างโดยทั่วไปจะมีเพียง 1% ถึง 6% ของปริมาตรคอลัมน์ ในขณะที่ความจุของคอลัมน์ตะแกรงคือ 8% ถึง 10% ของปริมาตรคอลัมน์ความจุในการกักเก็บของเหลวขนาดเล็กหมายความว่าของเหลวจะอยู่ในหอคอยเป็นเวลาสั้น ๆ และแรงดันตกคร่อมมีน้อย ซึ่งเป็นประโยชน์ต่อการทำงานของสภาพการทำงานที่แปรผันได้หอบรรจุแบบมีโครงสร้างสามารถออกแบบได้ในช่วง 40% ถึง 120%การผลิตออกซิเจนของหอคอยบนของโรงแยกอากาศ 12000m3/h ของโรงงาน Shanggang No. 5 สามารถปรับได้ภายในช่วง 9000~14000mm3/h และช่วงโหลดการทำงานเพียง 75%~117%

4. ช่องว่างการบรรจุปกติมีขนาดใหญ่

การบรรจุแบบมีโครงสร้างมีอัตราส่วนเป็นโมฆะมากกว่า 95%ในหอถาดตะแกรง พื้นที่แผ่นปากคิดเป็น 80% ของส่วนของหอคอย และอัตราส่วนการเปิดคือ 8% ถึง 12% ซึ่งน้อยกว่าอัตราส่วนโมฆะของชั้นฟิลเลอร์สำหรับภาระเดียวกัน หอคอยของหอที่บรรจุจะเล็กกว่าหอตะแกรงโดยทั่วไป พื้นที่หน้าตัดมีเพียง 70% ของเสาตะแกรง ซึ่งเป็นประโยชน์สำหรับอุปกรณ์แยกอากาศขนาดใหญ่

5. เวลาเริ่มต้นอุปกรณ์สั้นลงอย่างมาก

กระบวนการเริ่มต้นของอุปกรณ์แยกอากาศไม่ใช่การทำงานของการส่งออกผลิตภัณฑ์ ดังนั้นการลดเวลาเริ่มต้นจึงเป็นวิธีหนึ่งในการประหยัดพลังงานและลดการใช้อุปกรณ์แยกอากาศเวลาเริ่มต้นของอุปกรณ์แยกอากาศหมายถึงเวลาที่ต้องใช้ในการเริ่มเครื่องขยายไปยังเอาท์พุตออกซิเจนหลังจากเสร็จสิ้นการบรรจุ ปริมาณของเหลวที่กักไว้ในระหว่างการแก้ไขตามปกติจะลดลงอย่างมาก และเวลาเริ่มต้นของโรงแยกอากาศจะสั้นลงอย่างมากหลังจากใช้การบรรจุแบบธรรมดาในหอคอยด้านบน ปริมาณของเหลวที่กักเก็บไว้ระหว่างการแก้ไขตามปกติจะเพิ่มขึ้นอย่างมากหลังจากการลงมา เวลาเริ่มต้นของโรงแยกอากาศจะสั้นลงอย่างมาก และเวลาเริ่มต้นโดยทั่วไปจะใช้เวลาเพียง 26 ถึง 30 ชั่วโมงเท่านั้น

6. ปริมาณออกซิเจนในส่วนอาร์กอนประมาณ 90%

เพื่อลดโดยตรงเป็น 1~2×10-4% โดยการแก้ไขด้วยความเย็น หมายเลขแผ่นตามทฤษฎีของคอลัมน์การแก้ไขต้องประมาณ 180 ชิ้น แผ่นเพลตตะแกรงต้องการประมาณ 300 ชิ้น และความต้านทานสูงถึงประมาณ 100 kPaเห็นได้ชัดว่าอาร์กอนดิบนั้นเป็นไปไม่ได้ที่จะระบายออกด้านนอกของหอคอยและความสูงของการบรรจุที่มีโครงสร้างประมาณ 45 เมตรความต้านทานอยู่ที่ 14 ถึง 16 kPa เท่านั้น ดังนั้นจึงเป็นไปได้ที่จะทำให้กระบวนการอาร์กอนสำหรับการแก้ไขทั้งหมดเป็นไปได้

แอปพลิเคชั่นบรรจุโครงสร้างโลหะ

• สารเคมีที่ดี
• การกู้คืนตัวทำละลาย
• การกลั่นผลิตภัณฑ์เคมี
• การแก้ไขบรรยากาศ
• การแก้ไขสูญญากาศ
