ตะแกรงทางเดินเหล็กแบบโมดูลาร์ ติดตั้งรวดเร็ว ทนทานต่อการกัดกร่อน รับน้ำหนักได้

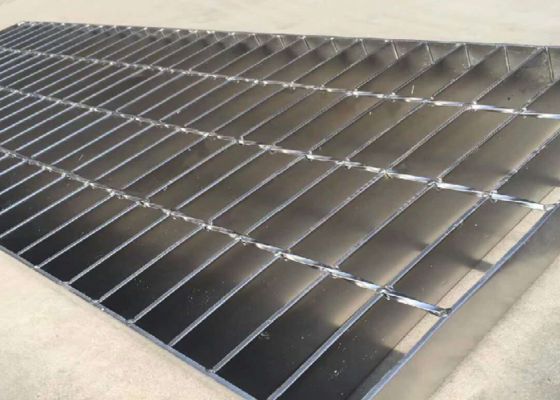

ตะแกรงทางเดินเหล็กแบบโมดูลาร์เป็นระบบพื้นความปลอดภัยสำเร็จรูปที่ออกแบบมาเพื่อการติดตั้งในสถานที่ก่อสร้างอย่างรวดเร็ว ประสิทธิภาพการรับน้ำหนักที่คาดการณ์ได้ และความทนทานในระยะยาว ออกแบบเป็นแผงประกบหรือส่วนยึดด้วยสลักเกลียว ช่วยลดแรงงานในการติดตั้งและเวลาหยุดทำงาน ในขณะเดียวกันก็ให้ความต้านทานการลื่น การระบายน้ำ และการระบายอากาศที่เชื่อถือได้ เหมาะสำหรับโรงงานอุตสาหกรรม โครงสร้างพื้นฐานสาธารณะ และโครงการปรับปรุงใหม่ ตะแกรงนี้สร้างสมดุลระหว่างความแข็งแรงและความสามารถในการใช้งาน
ข้อมูลจำเพาะทางเทคนิค
| รายการ |
ตัวเลือกทั่วไป |
| วัสดุ |
เหล็กกล้าคาร์บอน, เหล็กกล้าชุบสังกะสี, สแตนเลสสตีล 304/316, ดูเพล็กซ์ |
| โปรไฟล์แบริ่งบาร์ |
เหล็กแบน 25×5 มม. ถึง 60×8 มม., เหล็กแบบมีรอยหยัก, เหล็ก I-bar |
| ครอสบาร์ / ประเภทการเชื่อม |
เชื่อม / กดล็อค / หมุดย้ำ |
| ขนาดแผง |
500×1000 มม., 1000×2000 มม., 1000×3000 มม., กำหนดเอง |
| ระยะพิทช์แบริ่ง |
25 มม., 30 มม., 40 มม. (อื่นๆ ตามคำขอ) |
| ระยะพิทช์ข้าม |
50 มม., 100 มม. |
| ผิวสำเร็จ |
ชุบสังกะสีแบบจุ่มร้อน, ชุบสังกะสี, สีอีพ็อกซี่, เคลือบผง |
| พิกัดน้ำหนัก |
สำหรับคนเดินเท้าเท่านั้น / คนเดินเท้า + อุปกรณ์เบา / สำหรับรถยก |
| รายละเอียดขอบ |
ขอบพับ / โครงเสริม / หน้าแปลนแบน |
| ความหนามาตรฐาน |
ความหนาของแบริ่งบาร์ 4-8 มม. |
จุดเด่นของการออกแบบ
- แผงแบบโมดูลาร์: การออกแบบแบบประกบหรือชุดแคลมป์ช่วยให้ติดตั้งและถอดออกได้รวดเร็วสำหรับการบำรุงรักษา
- พิกัดน้ำหนักที่ออกแบบไว้ล่วงหน้า: แผงมีขนาดและโปรไฟล์บาร์ที่ตรงกันเพื่อให้เป็นไปตามพิกัด kN/m² ที่ระบุ--ข้อมูลที่ชัดเจนช่วยลดความซับซ้อนในการอนุมัติทางวิศวกรรม
- การป้องกันการกัดกร่อน: ระบบชุบสังกะสีแบบจุ่มร้อนหรืออีพ็อกซี่ช่วยยืดอายุการใช้งานในสภาพแวดล้อมกลางแจ้งหรือสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน
- ตัวเลือกป้องกันการลื่น: มีบาร์แบบมีรอยหยัก รูปแบบรอยบุ๋มแบบยกขึ้น หรือผิวสำเร็จแบบใช้กรวดสำหรับโซนที่มีน้ำมันหรือเปียก
- ความสามารถในการใช้งาน: สามารถเปลี่ยนแผงแต่ละแผงได้โดยไม่ต้องตัดส่วนที่อยู่ติดกัน ซึ่งช่วยลดต้นทุนการซ่อมแซม
ประโยชน์
- ความเร็วในการติดตั้ง -- แนวทางแบบโมดูลาร์ช่วยลดการเชื่อมและการติดตั้งนั่งร้านในสถานที่ก่อสร้าง
- ประสิทธิภาพที่คาดการณ์ได้ -- ความคลาดเคลื่อนที่ออกแบบมาและตารางน้ำหนักช่วยลดความเสี่ยงในการออกแบบ
- ต้นทุนตลอดอายุการใช้งานที่ต่ำกว่า -- ผิวสำเร็จที่ทนทานและการเปลี่ยนที่ง่ายช่วยลดต้นทุนการเป็นเจ้าของทั้งหมด
- ความปลอดภัยต้องมาก่อน -- ลดอันตรายจากการสะดุด กำหนดความต้านทานการลื่น และเส้นทางการระบายน้ำที่ชัดเจน
- ความยืดหยุ่นในการออกแบบ -- สามารถรวมเข้ากับราวกันตก แผ่นรองเท้า และช่องเปิดสำหรับเข้าถึงได้
การใช้งาน

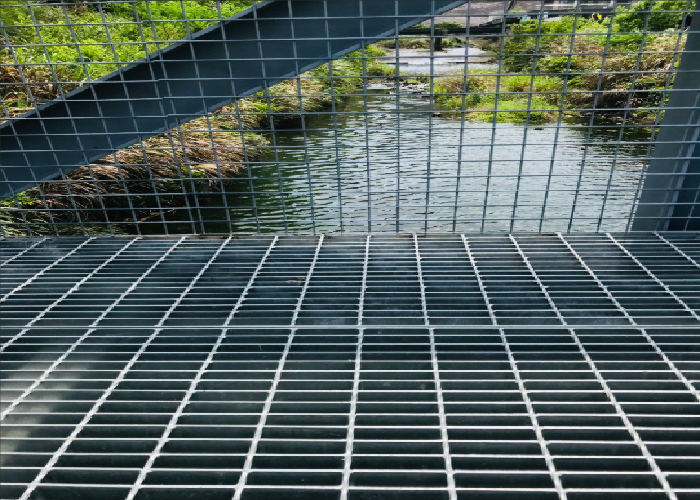

ทางเดินและแพลตฟอร์มของโรงงาน, พื้นห้องใต้หลังคา, ทางเดินเข้าถึง, ทางเดินบริการบนหลังคา, ดาดฟ้าเรือ, สิ่งอำนวยความสะดวกน้ำมันและก๊าซ, โรงบำบัดน้ำเสีย, ทางเดินโครงสร้างที่จอดรถ และสะพานคนเดินเท้า
กระบวนการผลิต
- การเลือกและการยืดวัสดุ
- การตัดแบริ่งบาร์และครอสบาร์อย่างแม่นยำตามความคลาดเคลื่อน
- การเชื่อม/กดล็อค/หมุดย้ำภายใต้จิ๊กที่ควบคุมเพื่อให้แน่ใจว่าแผงเรียบสม่ำเสมอ
- การพับขอบหรือการเชื่อมเฟรมเพื่อความแข็งแกร่งในการบิด
- การบำบัดพื้นผิว (ชุบสังกะสี/ทาสี) และการทดสอบน้ำหนักต่อชุด
- การติดป้ายระบุด้วยหมายเลขชิ้นส่วน วัสดุ และพิกัดน้ำหนัก
คำแนะนำในการติดตั้ง
- ใช้ชุดแคลมป์ที่ให้มาหรือสลักเกลียวแบบฝังเพื่อพื้นผิวที่เรียบเสมอกัน
- รักษาระยะห่างที่ระบุสำหรับการเคลื่อนที่เนื่องจากความร้อน (โดยทั่วไป 3-5 มม.)
- จัดเตรียมระยะห่างการรองรับที่เหมาะสมตามตารางพิกัดน้ำหนัก
- สำหรับพื้นที่สำหรับงานหนักหรือยานพาหนะ ให้ใช้ขอบเสริมและคานรองรับอย่างต่อเนื่อง
การบำรุงรักษาและการเปลี่ยน
การตรวจสอบเป็นประจำเพื่อหาความเสียหายของสารเคลือบผิวและการทำความสะอาดเศษซากช่วยให้ประสิทธิภาพดีที่สุด แผงที่เสียหายสามารถยกและเปลี่ยนได้โดยใช้ห่วงยกหรือแคลมป์แบบง่ายๆ แนะนำให้ทำการซ่อมแซมในโซนที่มีการสึกหรอสูง
บรรจุภัณฑ์และระยะเวลาในการจัดส่ง
แผงจะถูกซ้อนด้วยตัวคั่นไม้ ห่อด้วยฟิล์มป้องกัน และยึดบนพาเลทหรือสกีเหล็ก โดยทั่วไประยะเวลาในการจัดส่ง 10-25 วันทำการขึ้นอยู่กับวัสดุและปริมาณ มีบริการบรรจุและติดฉลากสำหรับการส่งออก
การรับรองและการจัดทำเอกสาร
รายงานการทดสอบโรงงาน (MTR), ใบรับรองวัสดุ และรายงานการทดสอบน้ำหนักมีให้ตามคำขอ การปฏิบัติตามรหัสอาคารในท้องถิ่นและมาตรฐาน OSHA/EN สามารถรองรับได้ผ่านเอกสารทางวิศวกรรม
คำถามที่พบบ่อย
ถาม: ฉันสามารถรับขนาดแผงแบบกำหนดเองสำหรับทางเดินโค้งได้หรือไม่
ตอบ: ได้ เราสามารถจัดหาแผงรูปทรงและส่วนโค้งที่แบ่งส่วนเพื่อให้พอดีกับการกำหนดเส้นทางโค้งได้
ถาม: คุณมีอุปกรณ์เสริมสำหรับการติดตั้งหรือไม่
ตอบ: ได้ เราสามารถจัดหาชุดแคลมป์ สลักเกลียวสมอ และขายึดราวกันตกได้
ถาม: ผิวสำเร็จแบบใดสำหรับสถานที่ชายฝั่ง
ตอบ: แนะนำให้ใช้การชุบสังกะสีแบบจุ่มร้อนพร้อมเคลือบอีพ็อกซี่ทับหน้า หรือสแตนเลสสตีล 316
