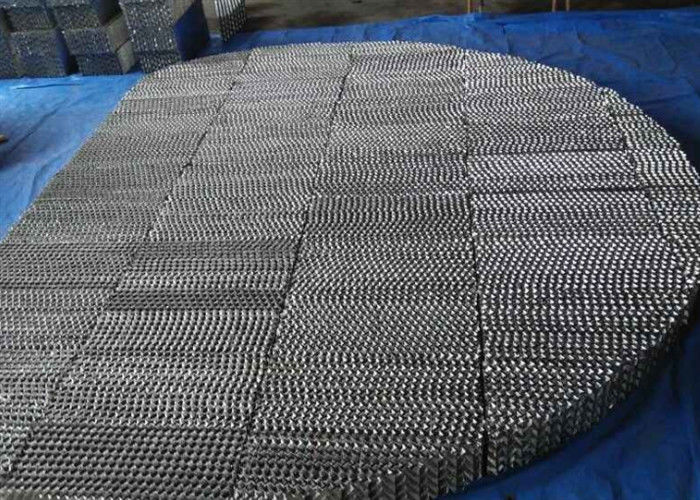

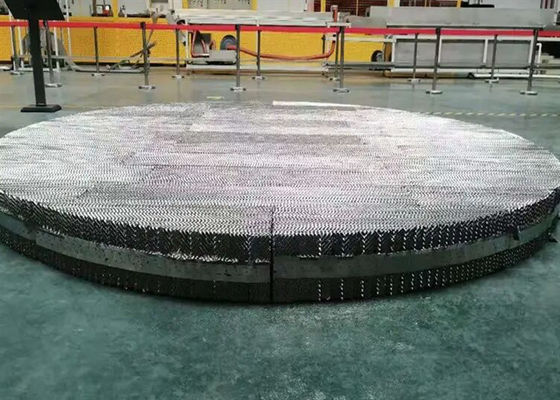

อุปกรณ์ภายในหอการกลั่นแบบโครงสร้างโลหะสำหรับคอลัมน์การสกัด

การบรรจุภัณฑ์ที่มีโครงสร้างโลหะข้อดี

การบรรจุภัณฑ์ที่มีโครงสร้างโลหะข้อดี

1การลดความดันของบรรจุกระบวนการที่สําคัญ

เนื่องจากการสัมผัสเปลือกสองเฟสของก๊าซ-ของเหลวในบรรจุแบบมีโครงสร้างแตกต่างจากการสัมผัสกระจกของสองเฟสในตู้กรองความดันตกของหอคอยบรรจุเป็นเพียง 1/4 ถึง 1/6 ของแทรก sieveตัวอย่างเช่น ความต้านทานในการทํางานของหอคอยบนการบรรจุโครงสร้างคือ 3.5-4.2 kPa ความดันในการทํางานที่ด้านล่างคือเพียง 35-45 kPaปราสาทล่างยังคงยังคงใช้ปราสาทถังกรองและความต้านทานการทํางานไม่เปลี่ยนแปลง ดังนั้นความดันการทํางานของหอคอยล่างถูกลดลงตามที่ 0.05 ~ 0.06 MPa โดยทั่วไป 0.44 ถึง 0.48 MPaเพื่อให้พลังงานแกนของเครื่องบดอากาศสามารถลดลง 5% ถึง 7%.

2. ประสิทธิภาพสูงของการแยกบรรจุภัณฑ์ที่มีโครงสร้าง

ความดันการทํางานของเสาบนที่ต่ํากว่านั้น การแยกออกซิเจน ไนโตรเจนและอาร์กอนยิ่งใหญ่ โดยเฉพาะการแยกออกซิเจนและอาร์กอนอัตราการสกัดออกซิเจนสามารถเพิ่มขึ้น 1% ถึง 3%, และอัตราการสกัดออกของอาร์กอนสามารถเพิ่มขึ้น 5%. 10%, การปฏิบัติได้พิสูจน์ว่าอัตราการสกัดออกซิเจนของอุปกรณ์แยกอากาศและอัตราการสกัดอาร์กอนได้มากกว่า 80%.

อัตราการสกัดของคอลัมน์การปั่นผงขึ้นอยู่กับปริมาณของอากาศการขยายที่เข้าสู่คอลัมน์บน โดยเฉพาะอย่างยิ่งสําหรับอัตราการสกัดของอาร์กอนดังนั้นประสิทธิภาพ isentropic ของ turboexpander และการอุดหนุนของ supercharger ถูกปรับปรุงอย่างต่อเนื่องอัตราส่วนคือกุญแจในการเพิ่มอัตราการสกัดของคอลัมน์การปั่น

3. การบรรจุปกติมีความจุของเหลวขนาดเล็ก

ปริมาตรของคอลัมน์ที่บรรจุเป็นโครงสร้างโดยทั่วไปมีเพียง 1% ถึง 6% ของปริมาตรของคอลัมน์, ในขณะที่ความจุของคอลัมน์ sieve คือ 8% ถึง 10% ของปริมาตรของคอลัมน์.ความจุของของเหลวขนาดเล็ก หมายถึงว่าของเหลวจะอยู่ในหอคอยในเวลาสั้นและการลดความดันการทํางานคือเล็ก, ซึ่งเป็นประโยชน์ต่อการทํางานของสภาพการทํางานที่เปลี่ยนแปลง.การผลิตออกซิเจนของหอคอยบนของโรงงานแยกอากาศ 12000m3/h ของ Shanggang No. 5 อุปกรณ์สามารถปรับภายในช่วง 9000 ~ 14000mm3 / h และช่วงภาระการทํางานเป็นเพียง 75% ~ 117%.

4ช่องว่างในการบรรจุของทั่วไปก็ใหญ่

การบรรจุแบบมีโครงสร้างมีอัตราการว่างมากกว่า 95% ในหอคอยถัง sieve พื้นที่แผ่นช่อง chiếm 80% ของส่วนหอคอยและอัตราการเปิดคือ 8% ถึง 12%ซึ่งมีส่วนน้อยกว่าส่วนว่างของชั้นเติมสําหรับภาระเดียวกัน, หอคอยของหอคอยที่บรรจุขนาดเล็กกว่าหอคอย sieve; โดยทั่วไปพื้นที่ตัดข้ามเป็นเพียงประมาณ 70% ของหอคอย sieve,ซึ่งเป็นประโยชน์สําหรับอุปกรณ์แยกอากาศขนาดใหญ่.

5. เวลาเริ่มต้นของอุปกรณ์ถูกสั้นมาก

กระบวนการเริ่มต้นของอุปกรณ์แยกอากาศ ไม่ใช้อัตราการผลิตสินค้าดังนั้นการสั้นเวลาเริ่มต้นเป็นวิธีหนึ่งในการประหยัดพลังงานและลดการบริโภคของอุปกรณ์แยกอากาศ. เวลาเริ่มต้นของอุปกรณ์แยกอากาศหมายถึงเวลาที่จําเป็นต้องเริ่มต้นเครื่องขยายออกออกซิเจนปริมาณของของเหลวที่เก็บไว้ระหว่างการปรับเรียบธรรมดา ลดลงมาก, และเวลาเริ่มต้นของโรงงานแยกอากาศถูกสั้นมาก หลังจากที่การบรรจุปัสดุที่ปกติถูกใช้ในหอคอยด้านบนปริมาณของของเหลวที่เก็บไว้ระหว่างการปรับเรียบธรรมดา เพิ่มขึ้นมากหลังการลงมา ระยะเวลาในการเริ่มต้นของโรงงานแยกอากาศถูกสั้นมาก และระยะเวลาการเริ่มต้นทั่วไปเพียงแค่ 26 ถึง 30 ชั่วโมง

6เนื้อหาออกซิเจนในส่วนของอาร์กอนอยู่ที่ประมาณ 90%

เพื่อลดลงตรงไปยัง 1 ~ 2 × 10-4% โดยการปรับปรุงแบบไครโอเจน จํานวนแผ่นทฤษฎีของคอลัมน์ปรับปรุงต้องการประมาณ 180 ชิ้น,และความต้านทานสูงถึงประมาณ 100 kPaเห็นได้ชัดว่าอาร์กอนดิบเป็น มันเป็นไปไม่ได้ที่จะปล่อยภายนอกของหอคอยและความสูงของการบรรจุโครงสร้างเป็นประมาณ 45m ความต้านทานเป็นเพียง 14 ถึง 16 kPaดังนั้นการทํากระบวนการแก้ไขอาร์กอนเต็มที่จึงเป็นไปได้.
